道闸怎么安装?无刷直流道闸安装调试说明书

道闸怎么安装?无刷直流道闸安装调试说明书

作者:志鹏 来源:龙鼎瑞通 发布时间:2018-09-12 11:37 浏览量:

  道闸广泛应用于小区、停车场、酒店、商场等场所。那么怎么快速的安装道闸呢?龙鼎瑞通无刷道闸安装调试说明书分享给大家。

  一、外部器件注意事项

  1、直流马达电压与输入电压有关,输入为24V,可选马达电压为24V,功率控制在100W或以上。

  2、板上为电压24V,电流请控制在1A以内,超过将引起过流保护,输出电压降低,可能会导致有些部件不能正常工作。

无刷道闸
无刷道闸

  二、安装调试说明

  1、线路预埋

  按客户的要求将机箱位置定好,如需浇筑混凝土基座可事先完成(基座尺寸大小要比道闸底部外形尺寸大小多出约100-150mm),在机箱固定位置的中心点到控制室或岗亭之间预埋或开挖电缆线沟,埋放线管,穿入设备所用3X1.5平方毫米电源线和4X0.5平方毫米控制线,确定无误后,回填混凝土。

  2、固定机箱

  将机箱放到固定位置。然后在机箱底板的螺钉孔中心和机箱底座边缘做上记号,移开道闸,在做好记号的螺钉孔上用钻头垂直打孔(钻头大小要与随设备配带的膨胀螺栓相匹配),深度要符合膨胀螺钉的长度要求。将机箱移至原位,打入膨胀螺钉并紧固,固定牢固。

  3、闸杆的安装

  在道闸机箱固定牢固后,便可将闸杆安装在杆把位置,用配备的螺钉拧紧,并确定闸杆不倾斜。

  4、外围设备的安装

  道闸安装牢固,并且调试完毕后,可以根据客户的需要,按道闸控制板接线图接好机箱线路和相关外围设备的控制线路,并进行相关的调试。

  四、主板接线图

主板接线图

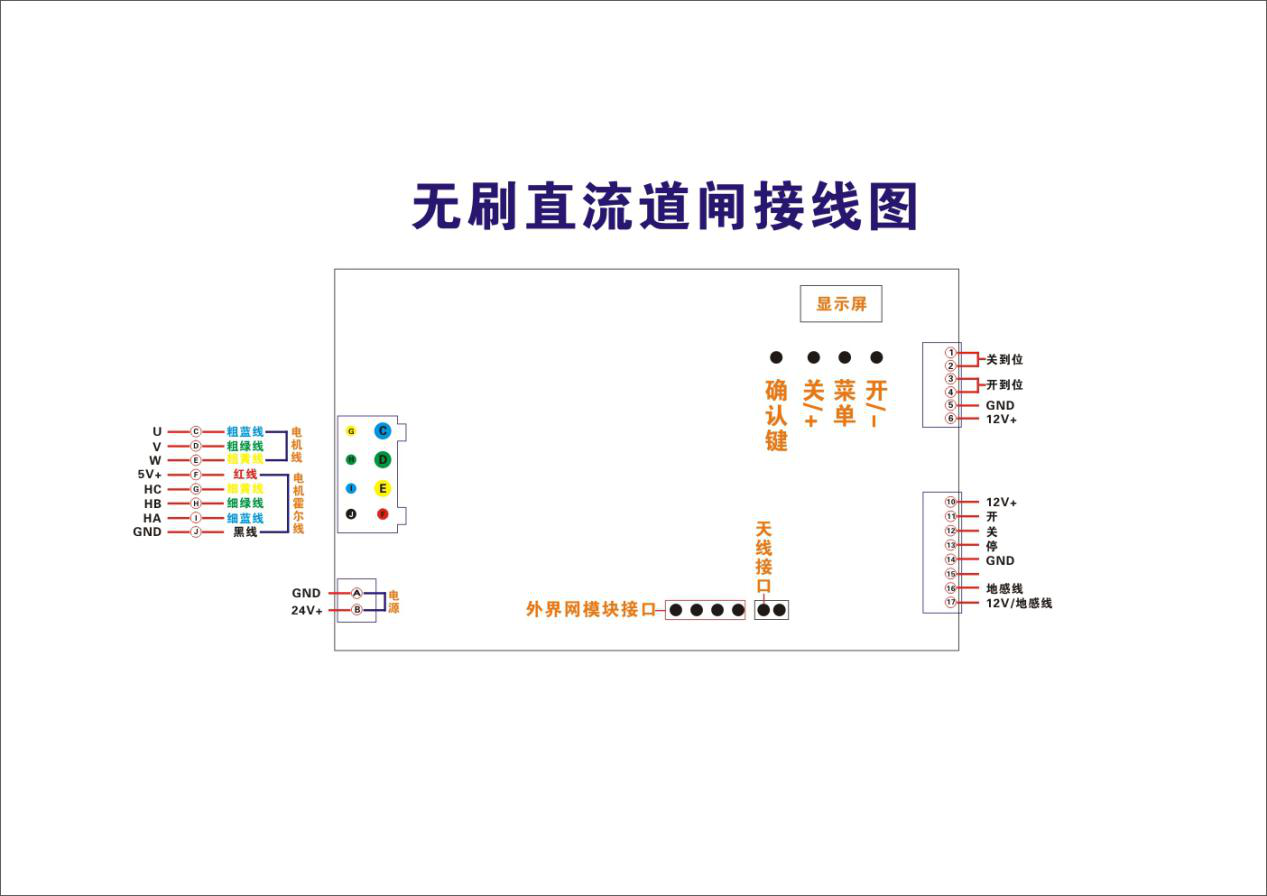

无刷直流道闸接线图

  注意事项:

  1、电机机芯接口:

  从机芯出来一共有8条线,三根粗线接电机机芯接口,接线方式如 下。(注意:以下为我司使用电机的接线方式,我司使用的电机为台邦无刷电机,三根 粗线的颜色分别为黄、白、蓝。若实际使用的电机型号与我司电机型号不一致时,请按 照对应的接线标准接线,若是接线不正确,则电机运行时会抖动。)

  主板上标示为“A”的接口(MA),接线为粗黄;

  主板上标示为“B”的接口(MB),接线为粗白;

  主板上标示为“C”的接口(MC),接线为粗蓝。

  2、电机霍尔接口接线方式:

  主板上标示为“红”的接口,接电机霍尔5V电源线;

  主板上标示为“黑”的接口,接电机霍尔GND;

  标示为“空”的接口,不需要接线;

  主板上标示为“黄”的接口HA(U),接线的颜色与电机机芯接口“A”线的颜色相同;

  主板上标示为“白”的接口HB(V),接线的颜色与电机机芯接口“B”线的颜色相同;

  主板上标示为“蓝”的接口HC(W),接线的颜色与电机机芯接口“C”线的颜色相同;

  若电机型号与我司使用电机不同,请按照对应的接线标准接线。

  五、设置操作

  先确定各按键功能:一般主板上对应按键旁边都有标示。

  黑色按键:一个菜单键,一个减按键(开门按键)板上标示为“-”,一个加按键(关门按键),板上标示为“+”;白色按键:一个确定键(板上标示为“恢复”),一个复位键。

  第一步:先不接电机,通电后,长按菜单键数秒后进入菜单项界面,显示(P-X),按加、减按键,可选择所需要调节的参数对应的选项(例:P-1),按菜单功能键进入该选项调节参数,再按一次菜单功能键可回到菜单项界面。进入对应的选项后,按加、减按键进行参数数值调节(例如080),参照设置参数表的默认值。设置好参数以后,按确定键退出。

  第二步:设置完参数后,按复位键重启主板,若是自检正确,以后修改参数可不需要再重启主板。观察道闸是否自检,即刚通电的时候道闸会自动落杆,参数显示减小。若是不自检,检查线路是否错误,确定线路无误后,再重启主板,如果依旧不自检,则主板有问题。若是道闸自检状态不正确,需调节P-D参数,使道闸自检状态正确,否则可能会导致道闸损坏。

  第三步: 然后运行设备,如有不合适的地方,再根据需要调节对应的参数。

  第四步:遥控器配对,长按遥控器上菜单键数秒,听到主板滴一声,配对成功,按确定键,然后重启主板即可。一块主板可同时配三个遥控器,遥控器的使用范围在10米以上,考虑到会有错按遥控器按键的情况,所以使用遥控器的时候,按键时需要稍微久点才可松开按键,若是刚按下去便松手,则道闸可能无反应。一个主板配对好遥控器后,用另一个遥控器连续配对五次以后,上一个遥控器不能再控制这个道闸。

  第五步:调节完参数以后,锁好机箱,即可正常使用。

  六、设置参数表

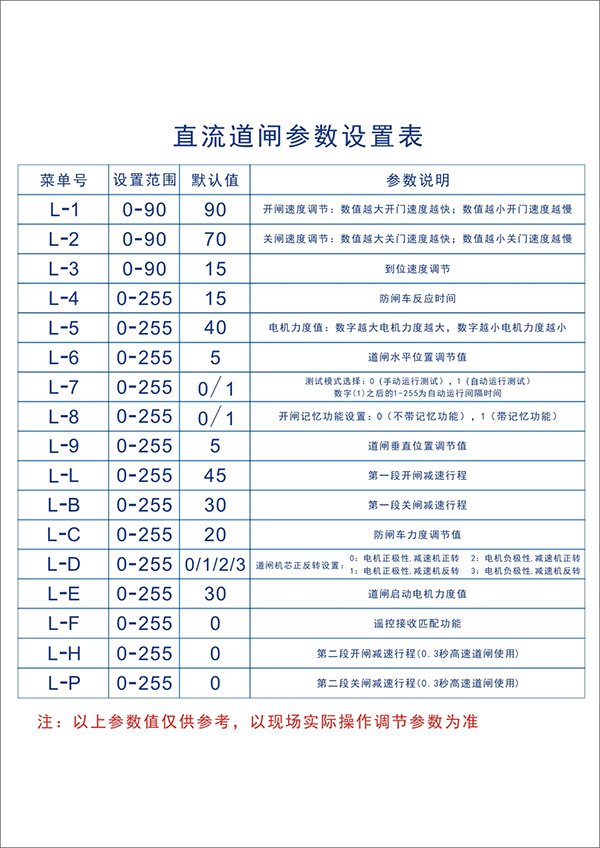

设置参数表
设置参数表

  七:主板调试步骤:

  一:确认电机极性

  1:通电主板正常显示:190,电机不动。

  2:手动开/关电机,自动检测开限位/关限位。(开/关限位都需要检测)检测时开/关限位电机堵转后会自动停止,这时自检数据会自动保存,自检功能才算完成。

  3如果手动检测时电机和主板显示数据相反(开:显示数据会不断增加,关:数据会不断减少),这时就需要进入主板菜单L-D,更改电机极性模式,直到正确为止(标准电机模式为001)。

  二:调试道闸杆水平位置和垂直位置

  自检完成后,手动开/关试用道闸正常运行时状态,检测道闸杆开/关是否正常,如果开/关到位有偏差,请到主板菜单L-6(关到位偏移值),和L-9(开到位偏移值)中调试(根据现场情况调试相对应参数参考参数表调试)。

  三:调试道闸开闸/关闸时的速度和运行平稳状态。

  1:开闸速度L-1:数值越大,速度越快。

  2:关闸速度L-2:数值越大,速度越快。

  3:开闸减速行程L-L:数值越大减速距离越大。

  4:关闸减速行程L-B:数值越大减速距离越大。

  5:开/关减速行程数值越大会影响开/关闸速度,根据现场运行状态实时调整。

  6:开/关闸到位时道闸杆是否晃动,调节L-3参数值(根据现场情况调节)。如参数过小,会出现开/关到位时还没完全到位道闸杆就不动了,如果参数过大,会出现开/关到位杆子晃动。

  四:遇阻返弹调节

  1:L-4调节遇阻返弹灵敏度

  2:L-C调节遇阻返弹力度

  如果参数过小,会出现道闸杆开/关到一半时马上返弹回去,根据现场情况调节参数。
